一、焊點缺陷檢測系統描述
系統采用進口高分辨率CCD相機，可以快速獲取汽車溫度傳感器塑料件電阻焊接部分的圖像，通過圖像識別、分析和計算，采用灰度對比提取檢測溫度傳感器塑料件電阻焊接部分少錫、多錫、焊錫拉絲等缺陷。并輸出相應檢測合格/不合格信號提示，以便于人員對缺陷品的處理。

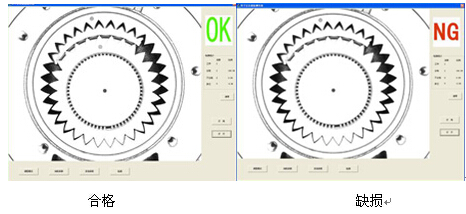

二、以下為樣品Demo圖

三、系統檢測原理介紹
本系統采用先進的圖像視覺檢測技術，圖像處理系統對每幅圖像進行預處理、相關尺寸測量等運算，并與標準模板圖像或設定的相關參數進行比較，根據檢測區域內汽車溫度傳感器塑料件電阻焊接部分少錫、多錫、焊錫拉絲等灰度差值來提取表面的缺陷，并提示缺陷位置及顯示缺陷大小。輸出相應檢測信號。
四、系統主要功能
1.自動對圖像進行定位；
2.對產品焊接部分少錫、多錫、焊錫拉絲等缺陷進行檢測
3.產品合格給出OK信號，產品不合格時輸出NG信號
4.可自動保存不合格要求的圖像
5.可保存檢測數據，供歷史數據查詢
五、主要技術特點
1.操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
2.檢測軟件及算法完全自主開發，系統針對性強；
3.可有選擇的對局部進行檢測，提高檢測的靈活性；
4.專業化光源設計，成像清晰均勻，確保檢測任務完成；
5.安裝簡單；結構緊湊，易于操作、維護和擴充；
6.可靠性高，運行穩定，適合各種現場運行條件。
7.基于PC平臺，系統可擴充性強。
|
